应用范围

手机、电脑、集成电路、平板、数码、汽车工业、电池组装、扬声器、扫地机、五金配件、智能锁PCB板、半导体微电子组装

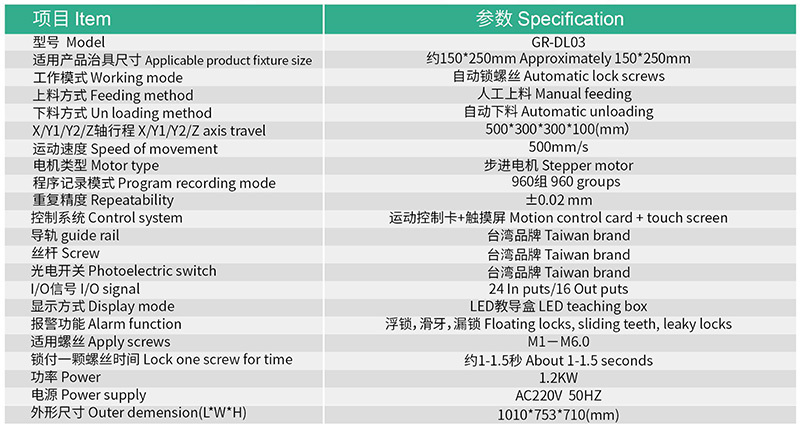

性能指标

型号 Model GR-DL03

适用产品治具尺寸 Applicable product fixture size 150*250mm

工作模式 Operating mode 自动锁螺丝 Auto-lock screws

上料方式 Feeding method 人工上料 Manual feeding

下料方式 Un loading method 自动下料 Automatic unloading

X/Y1/Y2/Z轴行程 X/Y1/Y2/Z axis travel 500*300*300*100(mm)

运动速度 Movement speed 500mm/s

电机类型 Motor type 步进电机 Stepper motor

程序记录模式 Program recording mode 99组 99 groups

重复精度 Repeatability ±0.02mm

控制系统 Control system 运动控制卡+触摸屏 Motion control card+touch screen

导轨 guide rail 台湾品牌 Taiwan brand

丝杆 Screw 台湾品牌 Taiwan brand

光电开关 Photoelectric switch 台湾品牌 Taiwan brand

I/O信号 I/O signals 24 In puts/16 Out puts

显示方式 Display mode LED教导盒 LED teaching box

报警功能 Alarm function 浮锁,滑牙,漏锁 Floating locks, slippery teeth, leaky locks

适用螺丝 Applicable screws M1-M6.0

锁付一颗螺丝时间 Lock one screw for time 约1-1.5秒 Approx. 1-1.5 sec

功率 power 1.2KW

电源 power supply AC220V/50HZ

尺寸 size 1010*753*710(mm)

产品特色

●通用性强，体积小，可配合产线作业，更换产品方便；

●自动化程度高，操作简单；

●真空吸气式自动螺丝机，非常适合于较小的螺丝，对螺丝的长经比没有要求；

●双Y轴平台交替锁付螺丝，一边锁付螺丝，一边下料，不需人工下料，降低劳动强度、提高生产效率；

●设备编写工作程序可进行点到点、块到块的复制，具有区域陈列复制，平台复制，批量编辑，单步运行等功能，缩短程序编写时间，且简单易学；

●运动参数编辑完毕，通过串口将动作参数下载到控制器，即可脱机独立运行，也可将动作参数保存 到手持盒中，方便调用；

●设备采用多轴联动机械手，且具备自动下料功能，可节约大量的下料时间，提高生产效率，设备全部采用精密步进马达驱动及先进的运动控制算法，有效提升运动定位精度和重复精度；

●扭力调节方便，保证锁紧质量；

●设备配备伺服电批，伺服电批具有高精度扭力控制，扭力精度达到±3%--±5%，伺服电批支持多种拧紧任务，每种任务支持多个拧紧步骤。
